功能简介

  GL3440/GL3441/GL3442四通道数字磁隔离器是基于中科格励微科技有限公司自主隔离技术,利用CMOS和MEMS工艺设计而成,器件性能优异,能够替代光耦合器。

  GL3440/GL3441/GL3442是一种基于电磁隔离的四通道数字隔离器,可实现输入输出之间完全的电气隔离。电路两端分别供电,可采用3.0V至5.5V电源电压工作,可实现3V/5V电平转换。四个数据通道完全独立,对输入端的数据进行高频编码并在输出端恢复原信号。

  该电路可以承受2500V的隔离电压,共模瞬变抗扰度大于25KV/µs。



产品特性

• 低功耗:

 5V电源电压:

  ≤1.7mA每通道@ DC~2Mbps

  ≤68mA每通道@ 150Mbps

 3.3V电源电压:

  ≤1.0mA每通道@ DC~2Mbps

  ≤33mA每通道@ 150Mbps

• 3V/5V电平转换;

• 高数据速率:DC~150Mbps(NRZ);

• 宽工作温度范围:-40℃~125℃;

• 宽工作电压:3.0V~5.5V;

• 高介质耐电压:2500V,一分钟;

• 高共模瞬态抗扰:≥25kV/µs;

• 低脉宽失真:≤2ns;

• 封装形式:塑封宽体SOIC16_W;



产品用途

• 通用多通道隔离

• SPI接口/数据转换器隔离

• 工业现场总线隔离



功能框图

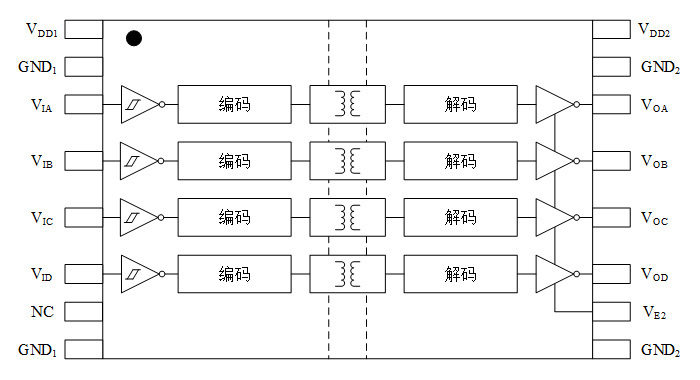

GL3440功能框图:

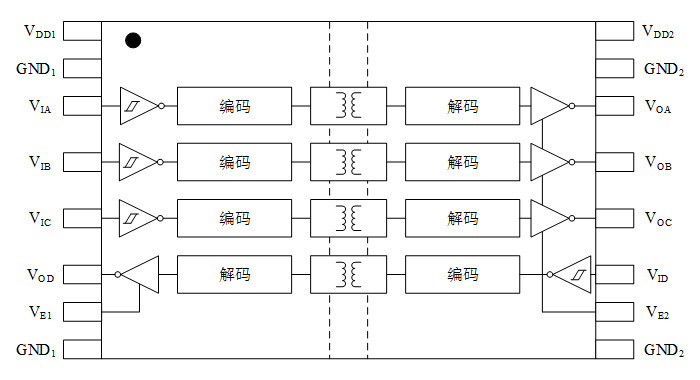

GL3441功能框图:

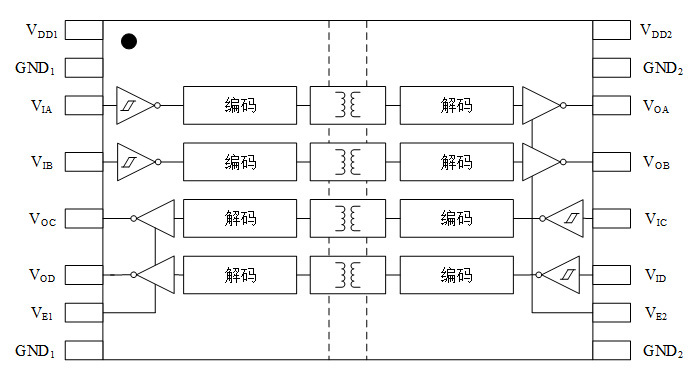

GL3442功能框图:
