功能简介

　　GL2400/GL2401/GL2402四通道数字磁隔离器是基于中科格励微科技有限公司自主隔离技术，利用CMOS和MEMS工艺设计而成，器件性能优异，能够替代光耦合器。

　　GL2400/GL2401/GL2402是一种基于电磁隔离的四通道数字隔离器，可实现输入输出之间完全的电气隔离。电路两端分别供电，可采用3.0V至5.5V电源电压工作，可实现3V/5V电平转换。四个数据通道完全独立，对输入端的数据进行高频编码并在输出端恢复原信号。

　　该电路可以承受5000V的隔离电压，共模瞬变抗扰度大于25KV/µs。

产品特性

• 低功耗：

　5V电源电压：

　　典型值为0.5mA每通道@ DC~2Mbps

　　典型值为1.85mA每通道@ 10Mbps

　　典型值为26mA每通道@ 150Mbps

　3.3V电源电压：

　　典型值为0.35mA每通道@ DC~2Mbps

　　典型值为1.2mA每通道@ 10Mbps

　　典型值为17mA每通道@ 150Mbps

• 3V/5V电平转换;

• 高数据速率：DC～150Mbps(NRZ);

• 宽工作温度范围：-40℃~125℃;

• 宽工作电压：3.0V～5.5V;

• 高介质耐电压：5000V，一分钟;

• 高共模瞬态抗扰：≥25kV/µs;

• 低脉宽失真：≤2ns;

• 封装形式：塑封宽体SOIC16_W;

产品用途

• 通用多通道隔离

• SPI接口/数据转换器隔离

• 工业现场总线隔离

功能框图

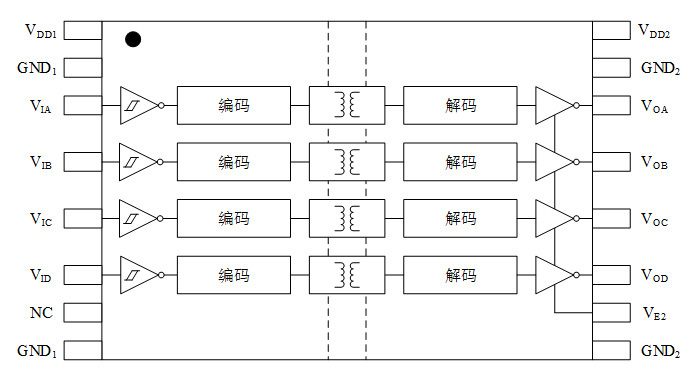

GL2400功能框图：

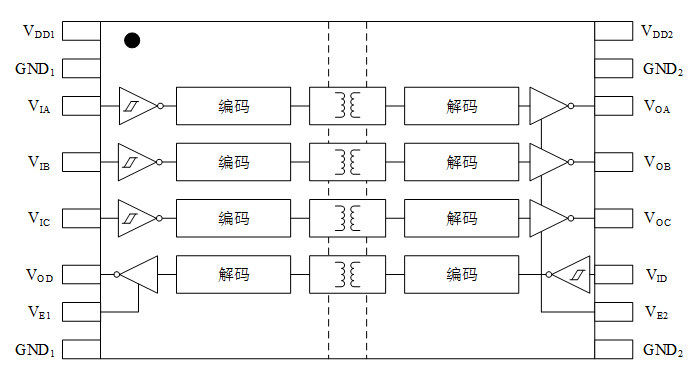

GL2401功能框图：

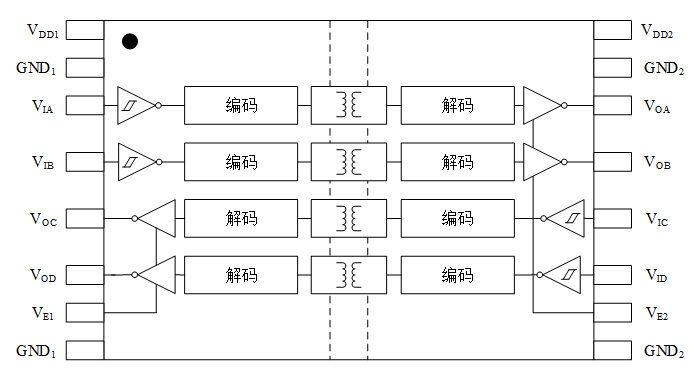

GL2402功能框图：
