隔离式高速全双工RS-485/422总线收发器GLb2490

零售价

0.0

元

市场价

0.0

元

浏览量:

1000

产品编号

所属分类

隔离型总线收发器

数量

-

+



1

产品描述

封装形式:

SOP-16-W 封装

温度范围:

-40℃~+125℃

宽工作电压:

5V/3.3V 工作（VDD1 ）

产品描述:

适用于高速

功能简介

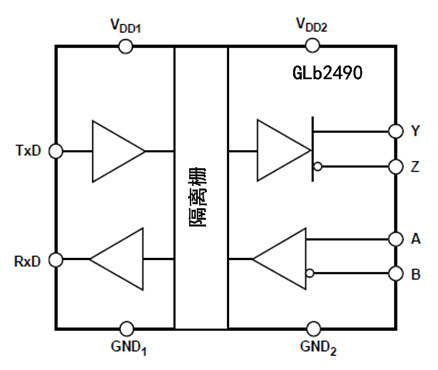

　　GLb2490是一款总线引脚具有±8kV ESD保护的隔离式数据收发器，适用于高速，全双工的多点传输总线通信，符合 ANSI TIA/EIA-485-A-1998 标准和 ISO 8482:1987(E)标准。该器件采用磁隔离技术，将双通道隔离器，三态差分线路驱动器和差分数据接收器集成于单封装中。

　　差分发送器输出和接收器输入具有静电防护电路，可提供±8kV 的人体模型保护，该器件逻辑侧可采用 5V 或 3.3V 电源供电，总线侧则要求采用隔离 5V 电源供电。

　　该器件具有限流和热关断特性，可防止发生输出短路以及总线竞争导致功耗过大的情况。

产品特性

• 隔离式、全双工 RS-485/RS-422 收发器;

• 总线端引脚提供±8kV ESD 保护;

• 16Mbps 数据传输速率;

• 符合 ANSI TIA/EIA-485-A-1998 标准和ISO 8482:1987(E)标准;

• 适用于 5V/3.3V 工作(VDD1 );

• 高共模瞬态抗扰：>25kV/us;

• 总线上可挂载节点数超过 32 个;

• 具有热关断保护;

• 工作温度范围：-40℃~+125℃;
